KMFS Vantaedge pokročilá klema ROTOCLAMP

Detailní popis produktu

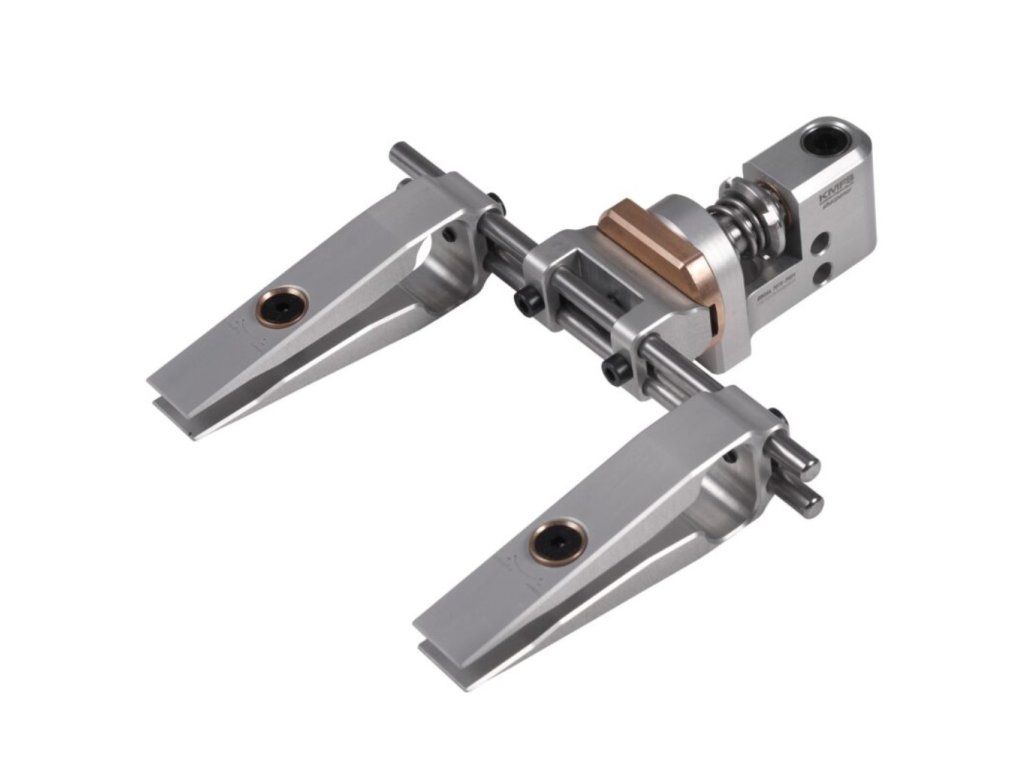

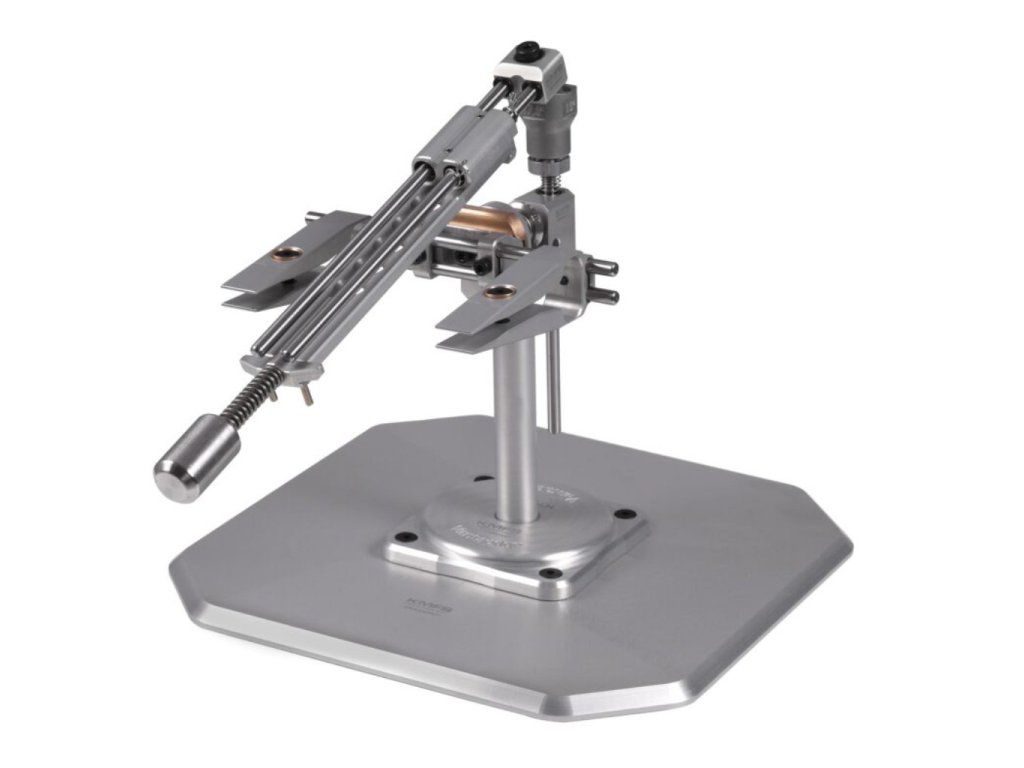

Pokročilá klema KMFS ROTOCLAMP pro systém Vantaedge rozšiřuje možnosti přesného upnutí nože při broušení a přináší výrazně variabilnější práci s různými tvary čepelí. Základem systému jsou rotační svěrky, jejichž polohu lze individuálně nastavit podle délky a geometrie nože. V případě potřeby lze doplnit další upínací čelisti, což umožňuje vytvořit stabilní oporu i pro atypické, dlouhé nebo konstrukčně složitější čepele. ROTOCLAMP posouvá upínání nože od jednoduchého sevření k přesněji nastavitelnému systému, který se dokáže lépe přizpůsobit konkrétní čepeli.

Integrální svěrky vznikají kompletním frézováním z jednoho bloku leteckého hliníkového materiálu Ergal 7075 T651. Tato vysokopevnostní slitina nabízí velmi dobrou tuhost při nízké hmotnosti a dobře odolává dlouhodobému mechanickému namáhání. Hlavní šasi ze stejného materiálu podporuje pevnost celé sestavy a pomáhá udržet stabilní geometrii během broušení. Použití materiálu Ergal 7075 T651 dává systému vysokou konstrukční tuhost, která má přímý vliv na přesnost vedení brousku.

Dvě přídavné upínací svěrky využívají kulová bronzová pouzdra upínacích šroubů. Právě tento detail umožňuje přirozenější přizpůsobení kontaktních ploch konkrétnímu tvaru čepele a omezuje vznik nežádoucích bočních sil při dotahování. Čepel tak není nucena do nepřirozené polohy pouze pevností šroubu. Pro zlepšení stability přitom není nutné vždy využít obě přídavné svěrky – už jedna správně umístěná svěrka dokáže výrazně podpořit stabilitu nože během broušení.

Nerezová hřídel svěrek pracuje ve dvojici bronzových pouzder, ve kterých se může plynule otáčet i axiálně posouvat. Konstrukce umožňuje otočení upnutého nože přímo v sestavě bez nutnosti rozebírat nebo odstraňovat části systému Vantaedge. Zároveň zůstává zachována možnost vyjmout celý upnutý nůž včetně klemy a pohodlně zkontrolovat vytvořené ostří. Převrácení čepele při změně strany tak probíhá rychleji a bez nutnosti znovu hledat správnou polohu upnutí.

Aretace po otočení o 180° využívá tvarový žlábek v bronzovém sedle, který pomáhá opakovaně vracet čepel do definované pracovní polohy. Upínací pozice pro nůž je kalibrovaná, přičemž systém umožňuje v případě potřeby její doladění. Sílu nerezové pružiny, která zajišťuje pracovní polohu při broušení, lze nastavit pomocí samojistné nerezové matice a přiloženého klíče. Uživatel si tak může upravit odpor mechanismu podle vlastních preferencí a hmotnosti upnutého nože.

Zajímavým konstrukčním prvkem zůstává níže uložené lineární ložisko úhlové hlavice. Tato úprava vytváří více prostoru pro práci s brouskem při nízkých úhlech ostří a rozšiřuje možnosti systému při broušení jemnějších, ostřejších geometrií. ROTOCLAMP umožňuje efektivnější broušení nízkých úhlů bez omezení, která mohou vznikat při vyšším uložení vodicích částí.

Systém je určen pro nože s maximální tloušťkou čepele přibližně 7,5 až 8 mm. Díky kombinaci přesně frézovaného Ergalu, bronzových pouzder, nerezových komponentů a nastavitelné rotační konstrukce představuje ROTOCLAMP technicky propracované příslušenství pro KMFS Vantaedge. Nejde pouze o další svěrku – celá sada rozšiřuje způsob, jakým lze nůž při broušení podepřít, stabilizovat, otáčet a opakovaně přesně nastavit.

• ROTOCLAMP klemy pro systém KMFS Vantaedge INTEGRAL představují robustní řešení určené pro pevné, přesné a opakovatelné upnutí nože během broušení.

• Konstrukce vzniká kompletním CNC obráběním z plných bloků materiálu, což přispívá k vysoké tuhosti, přesnosti zpracování a dlouhé životnosti jednotlivých součástí.

• Hlavní části jsou vyrobeny z duralové slitiny EN AW 7075 T651, která nabízí velmi vysokou mechanickou pevnost při zachování nízké hmotnosti.

• Povrch chrání tvrdý přírodní elox, který zvyšuje odolnost proti běžnému opotřebení a zároveň zachovává technický vzhled frézovaných dílů.

• Nerezové tyče svěrek, ložiska z nástrojové oceli a bronzová kulová pouzdra vytvářejí kombinaci materiálů navrženou pro plynulý pohyb a dlouhodobě spolehlivou funkci.

• Pružina z nerezové oceli zajišťuje pracovní polohu a její předpětí lze nastavit pomocí samojistné nerezové matice.

• Pevnostní šrouby svěrek s černěnou povrchovou úpravou přispívají k bezpečnému a stabilnímu utažení.

• Zvýšená pevnost upnutí nože pomáhá omezit nežádoucí pohyb čepele během broušení a podporuje přesné dodržení nastaveného úhlu.

• ROTOCLAMP kombinuje vysokou stabilitu s jednoduchou obsluhou, takže upnutí, povolení nebo výměna nože probíhá rychle a bez zbytečně složité manipulace.

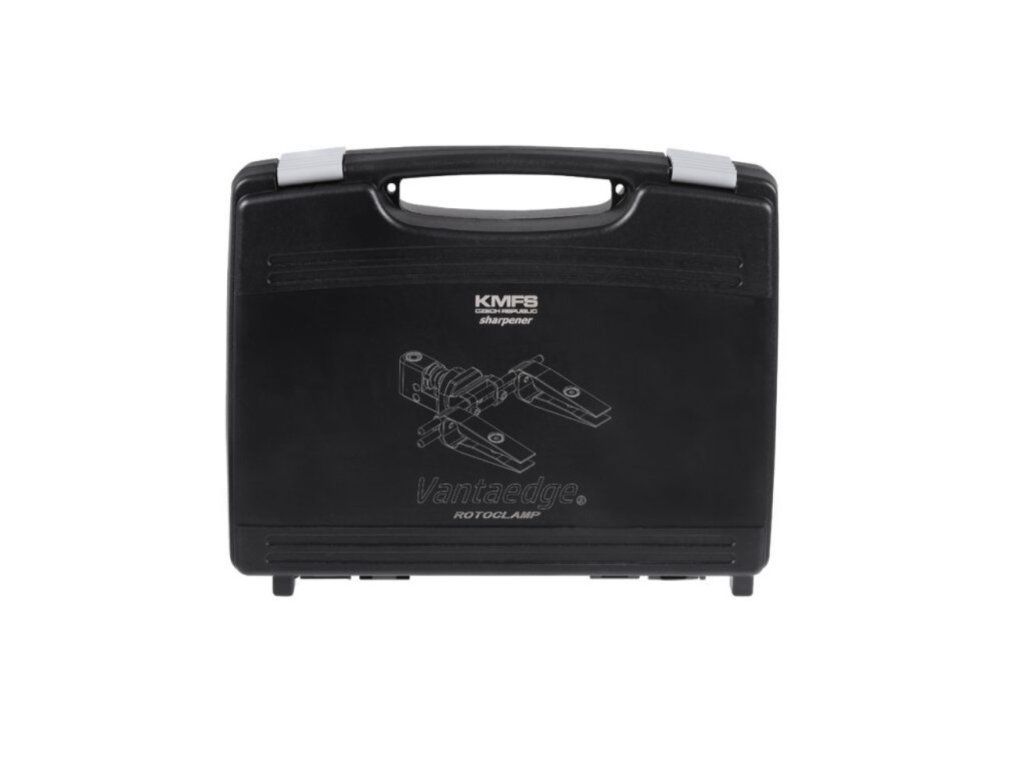

• Balení obsahuje klemy ROTOCLAMP pro systém Vantaedge INTEGRAL, imbusový klíč pro obsluhu přídavných svěrek a klíč pro nastavení tuhosti jištění pracovní polohy.

  Vyrobeno v České republice
